좁은 뼈를 쉽고 간단하게...
BONE EXPANDER KIT
HNBEK-V200
FEATURE
- 치조골의 폭이 좁아 임플란트 식립이 어려운 경우,
골 폭 확장을 위해 사용
- 골밀도가 낮아 초기 고정력을 얻기 어려운 경우,
측방으로 Bone을 압축해 골밀도를 높이기 위해 사용
- Hand용 및 Machine용 두가지 Type 동시 사용 가능
- Reverse Thread 디자인으로 설계 된 Expander가
Bone을 정확히 밀어냄
- 뼈 삭제용 Screw가 아닌 밀어내는 방식의 Screw가
정확한 확장 시술을 가능케 함
Direction Of Use
SAW Cutting Drill
Splitter
Bone Expander Drill
+ Square Handle
Bone Expander Drill
+ Ratchet Wrench
1. Path Drill (HSD1831) 또는 Straight Drill을 이용하여 Drilling

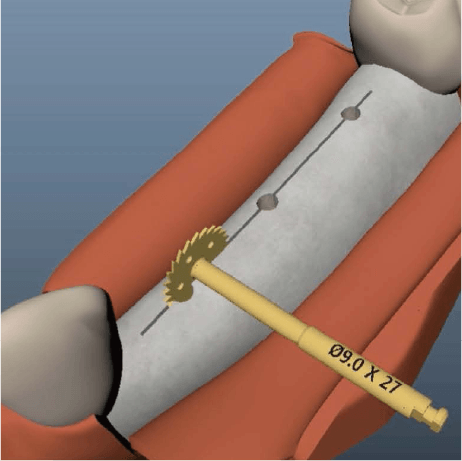

2. 좁은 Ridge Bone에 SAW 절단 드릴(HSW70/HSW90)을 사용하여 회전
3. Splitter(HRS)를 넣은 후 손잡이를 잡아 위아래, 좌우로 조심스럽게 움직여 Bone을 확장
4. Square 핸들(HHSA40)과 함께 Bone Expander 드릴(HBE1825)을 사용하여 Hole 확장
5. Splitter(HRS)를 이용하여 Hole을 조심스럽게 확장
6. 스퀘어 핸들(HHSA40) 또는 렌치(HRW9785)를 이용하여
Expander Drill(HBE1826/HBE2432/HBE2836/HBE3240/HBE3644) 사용
7. ② ~ ④ 과정을 반복하여 Hole 확장
8. Fixture 식립
Placing Fixture
COMPONENT - DETAIL VIEW
1. SAW Cutting Drill : 높은 절단 강도와 개선 된 칼날이 마모성을 줄여줌
2. Straight Drill : Expander Drill 사용 전 Guide Drill (ø1.9)
3. Square Handle : Expander Hand 용
4. Bone Expander Drill : Expander Drill 사용 전 Guide Drill (ø1.9)
5. Adapter : Expander Machine용
6. Splitter : 치즐
7. Ratchet Wrench
